GB 19212.20-2008 电力变压器、电源装置和类似产品的安全 第20部分:干扰衰减变压器的特殊要求

下载格式:pdf标准分类:国家标准

GB 19212.20-2008标准基本信息

标准名称:电力变压器、电源装置和类似产品的安全 第20部分:干扰衰减变压器的特殊要求

英文名称:Safety of power transformers, power supply units and similar - Part 20: Particular requirements for perturbation attenuation transformers

标准号:GB 19212.20-2008

发布日期:2008-03-24

实施日期:2009-01-01

代替标准:由GB 19212.20-2008转化

主管部门:中国电器工业协会

归口单位:全国变压器标准化技术委员会

起草单位:中国电子技术标准化研究所、沈阳变压器研究所

起草人:杨宇涛、孙军

GB19212.1-2003电力变压器、电源装置和类似产品的安全第1部分:通用要求和试验的该章用下列内容来代替:本部分规定了变压器各个方面(例如电气、温度和机械方面)的安全要求。本部分适用于驻立式或移动式、单相或多相、空气冷却(自然冷却或强制冷却)、独立或配套用隔离或安全隔离变压器,其额定电源电压不超过交流1000V,额定频率不超过500Hz,额定输出不超过10kVA。干扰衰减变压器预定要用作办公设备或类似设备的电源,在输出电路具有一个中点输出端,以便衰减电网电源的传导干扰。另外,安装规程和设备规范要求电路之间的双重绝缘或加强绝缘也要通过使用这种变压器来实现。干扰衰减隔离变压器:其空载输出电压和额定输出电压超过交流50V或无纹直流120V,但不超过交流500V或无纹波直流708V;为了符合国家布线规程或特殊用途的要求,空载输出电压或额定输出电压可以超过这些限制,但不应超过交流1000V或无纹波直流1415V。干扰衰减安全隔离变压器:其空载输出电压或额定输出电压不超过交流50V或无纹波直流120V。本部分适用于干式变压器。其绕组可以是密封或非密封的。如果隔离变压器给两个或两个以上的设备提供电源时,则这样一些设备的外露导电零部件的连接需要符合IEC60364-4-41的413.5的规定。本部分不包括“衰减”功能的各项性能。这种功能可以通过不同的特征,例如屏蔽或特殊叠片来获得。本部分也适用于装有电子电路的变压器。本部分不适用于预定要与变压器的输入和输出端子或输出插座连接的外部电路及其元器件。

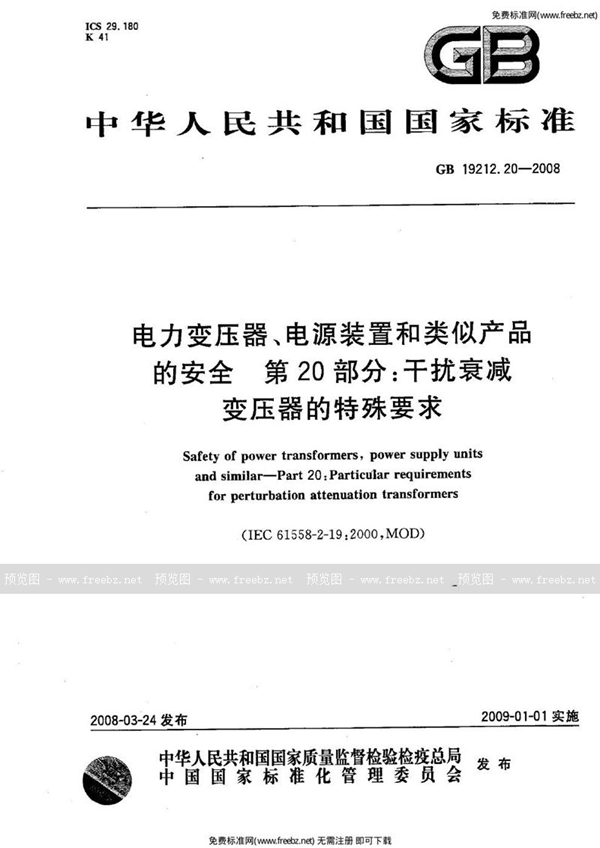

GB 19212.20-2008预览图:

GB 19212.20-2008 电力变压器、电源装置和类似产品的安全  第20部分:干扰衰减变压器的特殊要求
