HG/T 20519-2009 化工工艺设计施工图内容和深度统一规定

下载格式:pdf标准分类:行业标准

HG/T 20519-2009标准基本信息

标准名称:化工工艺设计施工图内容和深度统一规定

标准号:HG/T 20519-2009

英文名称:Specification on Content and Procedure of Detail Design for Chemical Plant

发布部门:中华人民共和国工业和信息化部

起草单位:全国化工工艺配管设计技术中心站,东华工程科技股份有限公司

标准状态:现行

发布日期:2009-12-04

实施日期:2010年6月1日

标准格式:PDF

为提高化工装置工程设计质量、统一化工装置施工图设计文件的内容和深度、化工装置工艺系统的施工图设计、化工装置设备布置的施工图设计、化工装置管道布置的施工图设计、化工装置管道机械的施工图设计,特制定本部分。

本规定适用于化工行业新建、扩建或改建的施工图设计,特别适用于中小设计单位。石油、石化、轻纺、医药等行业可参照执行。

本标准自发布之日起代替HG 20519.1~20519.40-92《化工工艺设计施工图内容和深度统一规定》。

本规定在修订过程中,根据国家有关法律法规,结合目前设计单位的实际工作程序和做法,进行了比较广泛的调查研究,认真总结了原规定执行以来的经验,吸收了国内外先进的技术成果,并广泛征求了有关单位的意见,对主要问题进行了反复修改。结合目前工程项目施工图设计的实际情况,将原规定HG20519.1~HG20519.40-92按内容归纳为一般要求、工艺系统、设备布置、管道布置、管道机械和管道材料6部分。对长期以来在实践中证明比较实用,而且至今仍具有指导作用的条文予以保留,但保留条文的排列顺序进行了调整;对不符合目前要求的条文进行了删改;对一些新出现的图形等表达形式,增加了适当的补充条文,使其表达更具体化。修订后的标准力求在设计理念上具有领先性,在设计技术上具有先进性,在设计规定上具有实用性,达到引领、指导中小型设计单位进行施工图设计的目的。最后经标准主管部门会同审查定稿。

本次修订按照《化工行业工程建设标准编写规定》(1997)的要求,增加了目次、总则和用词用语说明,并重新编写章、节、条、款、项号。

一般要求:将原规定HG 20519-92中的HG20519.1、.2、.3、.28内容进行合并和修编,并增加“设计规定”内容。

工艺系统:将原规定HG20519-92中HG20519.4、.5、.8、.21、.24、.30、.31、.32、.35、.36、.37 及HG20519.15中管道特性表的内容进行合并和修编。

设备布置:将原规定HG20519-92中HG20519.6、.7、.10及HG20519.34中“设备布置图上用的图例”的内容进行合并和修编。

管道布置:将原规定HG20519-92中HG20519.11、.12、.13、.14、.18、.24、.26、.29、.33、.15中“管段表”及HG20519.34中“管道布置图上用的图例”的主要内容进行合并和修编。

管道机械:将原规定HG20519-92中HG20519.16、.17、.19内容进行合并和修编,并补充“波纹膨胀节数据表”、“管道应力分析与计算要求”等节内容。

管道材料:将原规定HG20519-92中HG20519.20、.22、.23、.25、.38内容进行合并和修编,新增“管道分支表”、“管道壁厚表”、“阀门技术条件表”。

删除原规定HG20519.9-92“设备安装图”。

删除原规定HG20519.27-92“管道常用缩写词”。

删除原规定HG20519.39-92“垫片代号”、HG20519.40-92“垫片密封代号”。

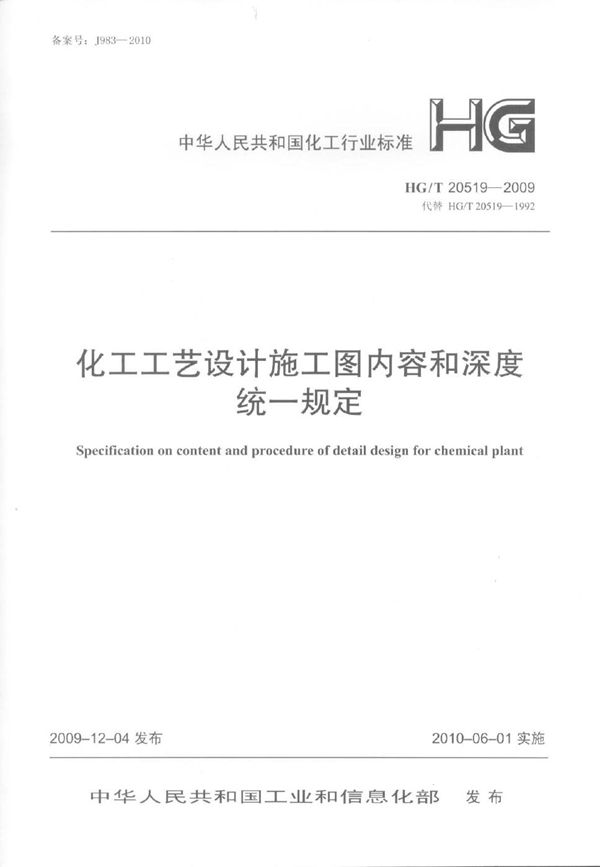

HG/T 20519-2009预览图:
