HG/T 20637.2-2017标准基本信息
标准名称：化工装置自控专业工程设计文件的编制规范 自控专业工程设计用图形符号和文字代号
标准号：HG/T 20637.2-2017
英文名称：Code for preparation of engineering design documents of instrumentation in chemical industry Symbols and identification for instrumentation engineering design
发布部门：中华人民共和国工业和信息化部
发布日期：2017-11-07
实施日期：2018-04-01
标准状态：现行
替代标准：HG/T 20637.2-1998
标准格式：PDF
起草单位：中国五环工程有限公司
本标准适用于仪表回路图、仪表位置图、可燃/有毒气体探测器布置图、仪表电缆桥架布置总图、仪表电缆及桥架布置图、现场仪表配线图、联锁系统逻辑图、半模拟流程图和工艺流程视频显示图等化工装置自控工程设计文件中常用图形符号的绘制。

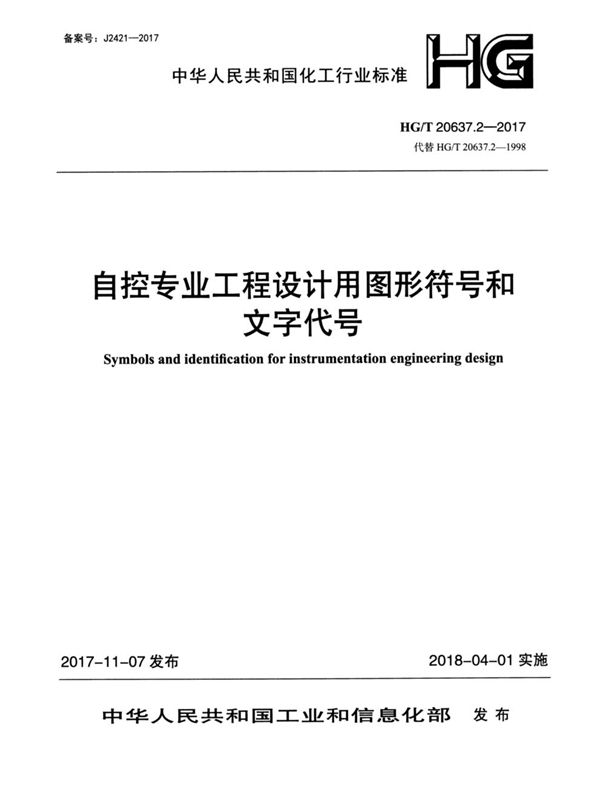

HG/T 20637.2-2017预览图：
