陕09J16建筑地沟做法图集简介：
陕09J16建筑地沟做法图集介绍了管沟、伸缩器管沟、管沟检测机井等内容，还包括了与此相对应配套的过渠、造板及其选用表，是建筑管沟及盖板的参照图集。
本图集适用于一般民用建筑工程、建筑小区等室内外管沟设计，不适用于大小供热工程及穿越城市主干道和铁路线路的工程，对有特殊要求的室内外管沟需另行设计，相同条件的工业建筑可参照选用。
本图集适用于地下水位以上或者地下水位不超过设计室外地面以下800mm的地区。
陕09J16图集适用于一般场地地区及湿陷性黄土地区；当用于其它特殊性岩土或严寒地区冰冻线以上时，选用者应根据当地建筑经验采取适当措施；本图集不适用于腐蚀性环境和80℃及其以上高温。

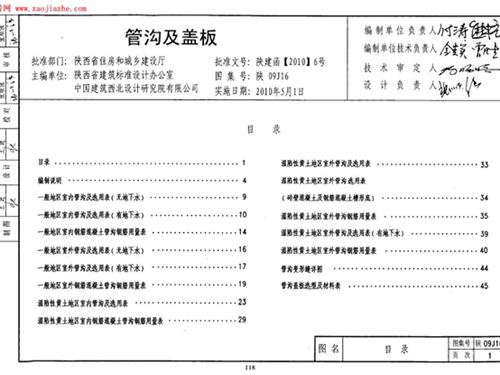

(图) 陕09J16图集管沟及盖板图集
