HG 20519-1992标准基本信息
标准名称：化工工艺设计施工图内容和深度统一规定
标准号：HG 20519-1992
发布部门：化学工业部
起草单位：化工部工艺配管设计技术中心站
发布日期：1993-01-18
实施日期：1993-04-01
标准状态：作废
标准格式：PDF
根据化工部基建司的安排,由化工部化工工艺配管设计技术中心站负责编制《化工工艺设计施工图内容和深度统一规定》，作为指导工艺配管设计的指令性文件。本标准规定了工艺施工图设计的全部内容，其中包括：流程图、管道布置图、设备布置图、管道轴测图、软管站布置图、分区索引图、特殊管架（件）图、设备管口方位图、伴热管图等图纸的绘制方法；各种表格（设备一览表、地脚螺栓表、管道特性表、管段表、管架表、特殊阀门及管道附件表、弹簧汇总表、隔热及防腐材料表、综合材料表等）的格式及编制说明；设备名称、位号、物料代号等的图例符号；管架编号及表示法；管道等级的编法及管道专业常用的英文缩写词等。

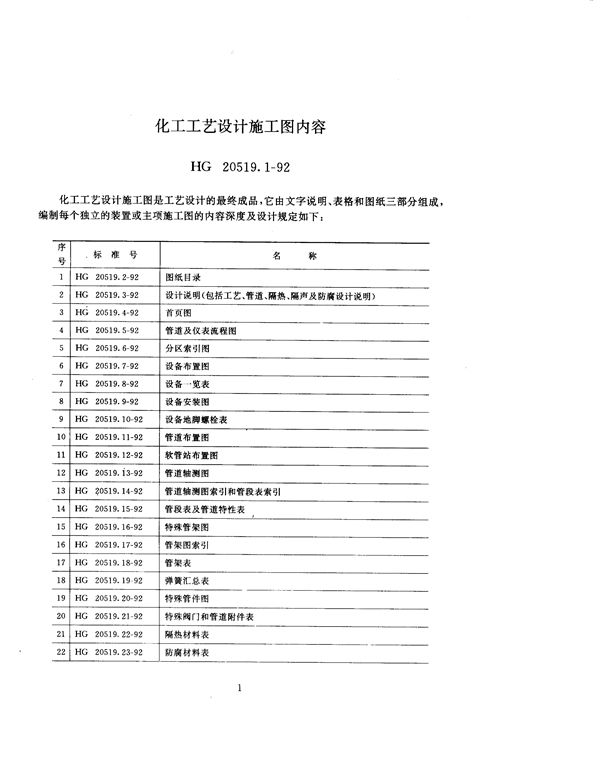

HG 20519-1992预览图：
