图集类别：工程图集
规范大小：6424KB
《03D201-4 10kV及以下变压器室布置及变配电所常用设备构件安装》本图集适用于工业与民用建筑中无爆炸危险，不致因腐蚀性气体、蒸汽、导电尘埃等有害介质或剧烈振动而严重影响安全运行的场所中，10（6）/0.4kV，200～2000kVA油浸及全密封油浸电力变压器室布置。内容包括10kV及以下变压器室布置及变配电所常用设备构件安装。变压器在室内的布置方式分为宽面布置和窄面布置；变压器安装方式分为敷设式低（高）式、车间内式有（无）风坑式；变压器室结构型式分为敞开式或封闭式。

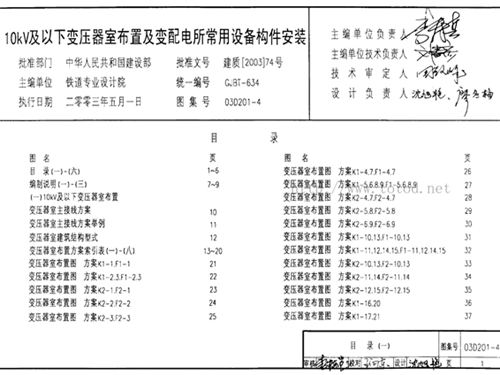

(图) 03D201-4 10图集kV及以下变压器室布置及变配电所常用设备构件安装
