替代情况：替代 98K101-3 ; 05K102 废止
图集大小：3.71 MB
12K101-3离心通风机安装图集简介：
12K101-3《离心通风机安装》为 98K101-3《离心通风机安装图》 和 05K102《风机安装》的修编图集，适用于一般工业及民用建筑中常用离心风机的施工安装。
12K101-3图集主要内容包括离心通风机地坪或平台上安装、墙或柱上安装、屋面或楼板上安装三部分。图集列出了电动机直接传动（A式）、皮带轮在轴承中间（B式）、皮带轮在轴承外侧（C式），以及联轴器传动（D式）四种传动方式。修编图集在原有图集基础上，增加了B、C、D三种传动方式风机的安装及风机箱的安装，且安装位置增加了地坪、平台、屋面、楼板等不同场合，每种安装方式都有安装详图、节点大样及安装尺寸表等，并给出了减振台座及减振器的详细数据，内容全面，设计人员可直接选用、施工人员可照图施工。

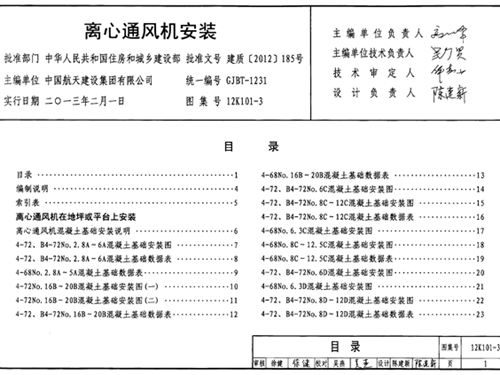

(图) 12K101-3图集 离心通风机安装图集
